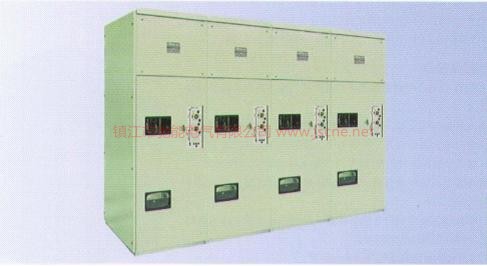

HXGN-12高压环网开关柜

随着国民经济的快速发展,环网供电方式被广泛采用,对高压环网开关柜及高压负荷开关的需求越来越多,我公司研制开发的HXGN-12F(FR)型高压环网开关柜可配置ABB公司的NAL(F)负荷开关,意大利VEI公司的ISARC系列负荷开关以及FN系列和ZFM系列负荷开关。操作方式采用手动,电动方式或电动、手动双重操作方式以适应在控制内进行远距离操作控制。符合城乡电网建设改造的要求,适合工厂、高层建筑、住宅区等场所的配电系统,环网供电或双电源辐射供电系统,起接受,分配和保护作用,亦适用于装入箱式变电站中、产品性能指标符合IEC298/IEC420GB3906标准的要求。



正常使用环境条件

海拔不超过2000m

环境空气温度:上限+40℃,下限-15℃

相对湿度:日平均值不大于95%,月平均值不大于90%

地震烈度不超过8度

没有火灾、爆炸危险、严重粉末、化学腐蚀及剧烈震动的场所



技术特性:



配ABB公司NAL(F)负荷开关正面安装为:800*800*2200

配ABB公司NAL(F)负荷开关侧面安装为:650*900*2200

配VEI公司ISARC及FN11系列负荷开关为:650*900*2200

配ZFM系列及FN16系列负荷开关为:800*850*2200





产品结构特点:

HXGN-12(F、R)型环网开关柜骨架采用国外先进技术的型材组装而成

柜体整体结构牢固,柜体的顶部为母线室,母线室的前面为仪表室,之间由金属板隔开,柜体的中上部为负荷开关安装位置。下部分为电缆进行出线和其他元件(如电流,电压互感器)安装位置

柜与柜之间有金属隔板,母线室之间有绝缘套管,确保每个供电单元的安全运行

门和终端封板采用静电粉末喷塑,采用上述处理方法和材料使开关柜外壳具备很强的防腐能力

柜体具有完善的防止电气误操作装置

柜体体积小,占地面积少,结构紧凑,安全可靠



机械联锁:

开关柜内的负荷开关、接地开关、绝缘隔板之间没有联锁装置,它们之间操作关系如下图:

负荷开关合闸时,接地开关无法合闸,前下门板无法打开

负荷开关分闸时,接地开关可以分合闸,当接地开关处于合闸时(接地),绝缘板插入,前门可以打开

接地开关分闸时,负荷开关无法合闸,绝缘隔板插入后,前门可以打开

接地开关分闸时,负荷开关可以分合闸,前门板无法打开

在没有接地开关的方案中,前门只有在负荷开关分闸、绝缘隔板插入时方能打开

在双电源进线方案中二台开关设备之负荷开关上设置机械联锁,确保单台供电

\
