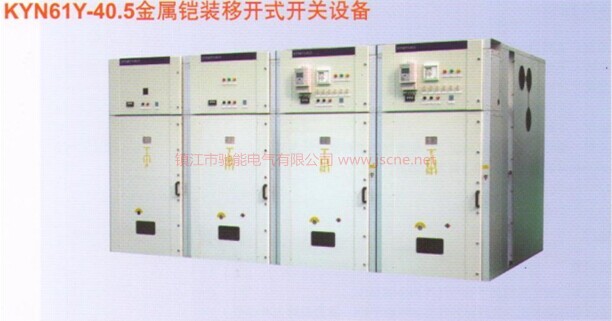

KYN61Y-40.5金属铠装移开式开关设备

KYN61-40.5金属铠装移开式开关柜,适用于三相交流50Hz/40.5kV单母线及单母线分段电力系统。用于接受和分配电能并对电路实行控制、保护及监测。本开关柜依据IEC60298、 GB3906、DL404等标准设计和制造,并已通过了国家高压电器质量监督检测中心的全面型式试验。

1、 型号及含义

2、使用环境
●环境温度:上限为+40℃.下限为-10℃
●海拔高度:不超过2000m.
●相对湿度:日平均值≤95%,
月平均值≤90%
●地震烈度:不超过8度.
●没有火灾:爆炸危险,严重污秽,化学腐蚀及剧烈振动的场所
注:超出上述环境条件时,请与制造商协商,
3、特点
使用的安全性
●实现高压室门关闭的情况下进行开关的各种操作。
  ●完全金属铠装厦封闭关门时外壳防护等级IP4X,有效保障人身安全
  ●良好的主回路绝缘使开关柜结构紧凑,节省占地面积。
  ●适应性广,易实现各种方案满足不同用户需求。
  ●手车互换性好,在柜内移动省力、平稳。
  ●电缆室有充裕的空间,可连接多根电缆,安装维修方便。
  ●机械联锁简单可靠。
联锁
  KYN61-40.5开关柜具有一系列联锁装置,从根本上防止出现危险局面和可能引起严重后果的操作,从而有效保证了操作运行人员以及开关柜本身的安全。
  开关柜在进行下列操作时需满足有关联锁条件否则操作将被阻止。
●把手车部分从试验位置推进到工作位置.
断路器在“分”位置
●接地开关在“分”位置
●把手车部分从工作位置退出到到试验位置
断路器在“分“位置
●操作断路器
手车被锁定在试验位置或工作位置
●操作接地开关
手车部分锁定在试验位置
电缆室门关闭
4、技术参数

5、结构介绍
基本结构(断路器柜)

手车室

■金属活门,随手车进出自动打开和关闭保证带电体不被触及,
■手车室门关闭时可对手车进行操作,通过视察窗可观察到手车所处的位置、断路器的分台指示、储能状态指示:
■机械联锁能有效防止误操作。
母线室

■主母线根据额定电流大小可采用单根或双根矩形母线或D形母线。
■相邻柜间用穿墙套管隔开,限制故障电弧蔓延。
■主母线及分支母线均用热缩绝缘套覆盖,母线接头处套绝缘罩。

电缆室

■可连接单芯电缆,没相最多可接3根电缆
■电缆连接高度在650mm以上。
■可选择的原件:—电流互感器   —避雷器
                —电压互感器   —带电显示器
                —接地开关
低压室

■低压室为可拆卸式
■低压室及其门板可根据不同要求安装各种二次设备
■ 低压室外面板上电器式的开关位置指示,用于显示断路器、接地开关的状态及手车的位置

6、主要原件
3AV3(ZN85-40.5)断路器特点

■断路器采用灭弧室在上,机构在下的整体布置结构
■可配美国Cutler-Hammer公司的真空灭弧室和国产陶瓷真空灭弧室,满足不同的用户需求
■ 大爬距绝缘设计,绝缘筒内壁为伞裙结构,在污秽条件下实现免维护。

*2500A,3150A需风冷

ABB HD断路器特点

■开断后无重燃。
■自动吹弧开断技术。
■机构闭锁阻止误操作
■免维护。

■操作机构结构紧凑、性能稳定。
■可在工作电流范围内进行频繁的操作或多次开断短路电流。
■免维护。
