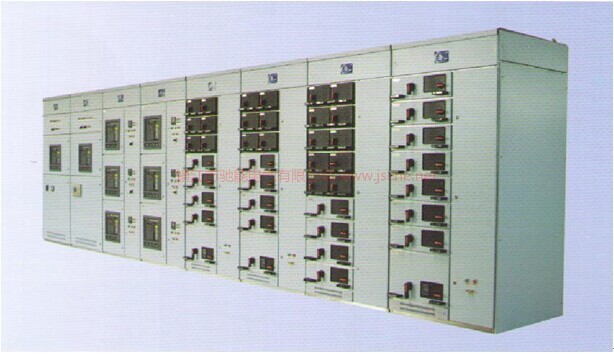

MNS 经济型低压成套开关设备

MNS产品具有超强的兼容性,可安装国内外各种型号的元器件,其柜架结构具有高度灵活性,可满足各种使用场所和要求;
  结构紧凑,省空间、省成本,PC柜可安装1600A三台框架式断路器.MCC柜最多可容纳8E/4抽屉36只或8E/2抽屉18只、8E抽屉9只:
  结构通用性强,以E=25mm为模数的标准C型材为基本框架,通过高强度镙钉组合装配而成,力学性能好,免维护:柜体可满足不同位置电缆进出线的要求,母线室、功能单元室、电缆室相互独立分隔:
  柜体顶板采用人性化设计,充分考虑用户现场安装主母线,方便拆卸,并能保证一定的强度要求:
  额定电流≥3200A时柜体增加特制的加固措施,确保柜体强度的同时便于用户现场安装:
  MNS抽屉柜采用专用的联锁操作机构,具有连接、试验、抽出、隔离四个位置,功能单元相同模数的抽屉可实现互换
  MNS产品经国家权威检测机构型式试验验证,各项技术指标均满足或高于国家标准要求,并通过30kA/0.36s内部故障电弧效应试验扣海拔6000m高原型型式试验:
  MNS品被江苏省质量技术监督局评为质量信用产品和江苏省名牌产品:
  MNS产品6300A-630A全部通过国家强制性产品CCC型式试验认证,产品的安全性能均满足标准规定要求。
一、产品特点
    本开关柜为不断发展的新型产品,其技术水平经专家鉴定达到二十世纪国际先进水平,新颖的MNS系统与传统产品相比,具有更多的优越性。
    1、结构紧凑:
    以较小的空间能容纳较多的功能单元。每台PC柜可安装1600A三台框架式断路器,MCC柜最多可容纳8E/4抽屉36只或8E/2抽屉18只、8E抽屉9只。抽屉规格齐全,具有8E/4、8E/2、8E、16E、24E五种标准规格;每只8E/4抽屉可控制10KW电动机、每只8E/2抽屉可控制15KW电动机、10KW电动机正反转,24E抽屉最大能控制160KW星、三角起动机。
2、结构通用性强,组装灵活:
    装置的基本框架为标准C型材,通过高强度镙钉组合装配而成,力学性能好。型材是以E=25mm为模数安装孔的钢板弯制而成,框架的结构件均经过镀锌或喷塑处理。框架的外形尺寸和零部件的尺寸是按模数变化的,具有通用性广、实用性强的优点。柜体可满足不同位置电缆进出线的要求。母线室、功能单元室、电缆室相互独立分隔,可防止事故扩张。功能单元相同模数的抽屉可方便的实现互换,抽屉具有连接、试验、抽出、隔离四个位置,各位置有机械连锁,且面板有相应的指示。
  3、安全性:各功能单元严格分开,防护安全性能较强。
  动力配电中心(P C):
  ①水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
  ②控制回路隔室与功能单元右边的电缆隔室之间用钢板分隔。
  ②左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
  ④主电路与辅助单元隔室之间设计成分隔结构,仪表信号灯和按钮等组成的辅助电路单元,均安装于塑料仪表板上。
  抽出式电动机控制中心和小电流的动力配电中心(MCC);
  抽出式MCC柜内分成三个隔室,即柜后部或顶部的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边或后部的电缆隔室。水平母线隔室与功能单元隔室、电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。
  4、装配方便:不需要特殊工具。
  5、配电回路布置经济。
  6、柜体可按工作和环境的不同要求设计出相应的防护等级。
  7、具备防电弧设计。
  8、按要求柜体可满足抗地震、抗振荡和抗冲击的要求。
  9、设备更新改进方便.
  10、柜体最大程度地做到免维修。
  1 1、设备运行连续性和可靠性高。
  12、操作人员人身安全有保障。
二、正常使用条件
    1、周围空气温度:上限:+40℃、下限-5℃,24h内平均温度不超过+35℃
    2、海拔:≤2000m(3000m时与我公司协商解决)
    3、相对环境湿度:+40℃时相对湿度不超过50%,+20℃时相对湿度为90%
    4、地震:烈度不超过8度
    5、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染
    6、无严重污秽及经常性的剧烈振动,严酷条件下设计满足3级要求。
三、技术参数

四、性能特点
  装置的基本框架为组合装配结构,采用标准型材组装,全部构件采用冷轧钢板加工再经镀锌或直接采用镀锌板加工,组成一台完整的装置。
1、类型
  按用途可以分为动力配电甲心(PC柜)和电动机控制中心(MCC柜);按安装方式分离墙和靠墙或背靠 背三种方式;按操作面分为单操作面和双操作面两种;按结构形式分侧出线和后出线两种.
2、柜体分区
A、动力配电中心(PC)
  PC柜内划分为四个隔室:
  水平母线隔室:在柜的顶部;
  功能单元隔室:在柜前上部或柜前左边:
  电缆隔室:在柜后下部或柜前右边;
  控制回路隔室:柜前左上部;
基本尺寸如表所示:

B、抽出式电动机控制中心和小电流的动力配电中心(MCC)
   柜体基本尺寸如表所示:

3、母线系统
  开关柜主母线设置在柜后部或柜顶部并可配置二组主母线,安装在开关柜的后部母线室,二组母线可分别安装在柜后上都或下部。根据进线需要,上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电,也可并联供电,也可用作后供电源。
  配电母线(垂直母线)组装在金属材料制成的封闭母线罩中,能防止人体接触,且拆卸万便,便于用户现场维护。
  柜内设有独立的PE接地系统和N中性导体,二者贯穿整个装置,安装在柜内底部,各回路接地或接零都可以就近联接。框架结构件全部采用自攻螺钉铆接,具有较高的接地可靠性。
  中性母线和保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中,N线与PE线之间如用绝缘子相隔,则N线与PE线分别使用。如中性线直接固定于框架壳体不另加绝缘件的.即成PEN线。
4、保护接地系统
  装置的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PEN)和可导电的结构件二部分组成。
  装置中金属结构件连接的都经过镀锌处理(除外表的门板和封板用接地跨接线连接外).在结构件的连接处,
都经过精心设计,确保接地的连续性,接地电阻≤0.1 Ω,保障人身安全。
5、安全保护系统
  各功能单元之间采用镀锌板相隔离,有效防止母线系统和开关元件故障造成的事故扩大。较小的8E/4.8E/2抽屉其四周均为阻燃绝缘型工程塑料件故相邻回路之间有较强的绝缘隔离作用。
柜内采用了多种塑料组件和DMC绝缘材料以支撑无固定带电部件,这些组件要求是无卤素的,并具有CT1400等级以上的防漏电性能。
6、抽屉类型殛抽屉电气和机械联锁
  有五种标准尺寸都是以8E(2 0 0mm)高度为基准:
  8E/4:在8E高度空间组装4个抽屉单元。
  8E/2:在8E高度空间组装2个抽屉单元。
  8E:在8E高度空间组装1个抽屉单元。
  16E:在16E(400mm)高度空间组装1个抽屉单元。
  24E:在24E(600mm)高度空间组装1个抽屉单元。
  抽屉单元有可靠的机械联锁装置,二次控制回路与一次完全隔离,在一次断电的情况下,可对抽屉进行调试和维修。通过操作手柄控制,具有明显准确的连接、试验、抽出和隔离位置。为加强安全防范,操作手柄定位后可加上挂锁,最多可加三把锁。
7、兼容性
  我们开发设计了多种型号的开关专用辅件(操作机构、安装支架等).使得装置既能安装国产的DW45、CWI、CW2、RMWI、RMW2、CM、CM2、RMM|、RMM2等国产系列断路器,也能安装施耐德公司的MW、MT、NS,西门子公司3WL、3WT、3VL、3VT系列断路器,ABB公司E、T、S东列,开关柜内采用的元器件可根据用户要求任意配置。
8、设计采用多种新材料和技术
  该装置大量使用阻燃绝缘材料,保证运行安全可靠。
9、可满足不同场合的要求
  该装置可以上下进出线,也可以侧面进出线,根据应用场合不同可采取不同结构形式,来满足各种使用环境要求。
五、一次方案的排列组合
    1、功能单元隔室的总高度为72E。
    2、8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成个8E安装单元,或2个8E/4抽屉和1个8E/2抽屉安装单元。
    3、装置的深度有600mm(MCC单面操作柜)和iOOOmm(PC和MCC双面操作柜)两种,推荐PC和MCC分开排列使用.但在部分输配电场所中也可将PC和MCC混合装配在同一台柜中。
  注:(1)受电柜(PC柜)    (2)联络柜(PC柜)    (3)电动机控制柜(MCC柜)
    (4)主母线转接柜    (5)侧板
