开关柜\XL一21型动力配电柜

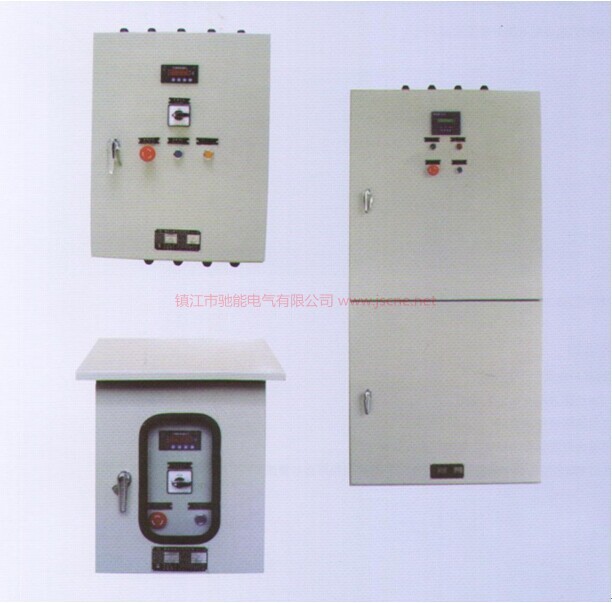

XL一21型动力配电柜
概述
  XL-21型动力配电箱用于工矿企业,交流频率50Hz、电压500伏以下三相三线,三相四线电力系统,作动力照明配电之用。
结构简介
    本产品系户内装置用钢板弯制焊接制成。本产品左手门刀开关操作手柄装在箱前右上部门上设有测量仪表,操作和信号电器,门打开后全部电器敞露,便于检修维护进出线方式采用电缆,用户有特殊要求并可在箱顶盖上开进线敲落孔。

外形安装尺寸

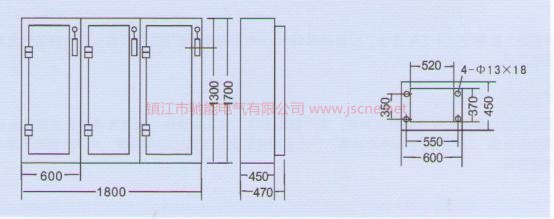

XL-21(B型)动力配电箱外形及安装尺寸

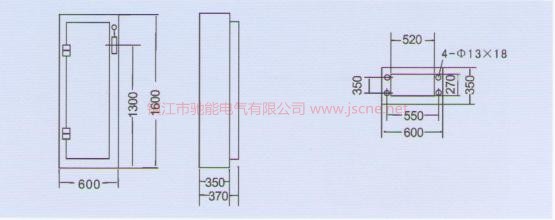

XL-21(A型)动力配电箱外形及安装尺寸

订货须知
订货时客户应提供下列资料:
1.一次线路方案及单线系统图.
2.二次线路展开系统图
3.每箱内所装各种电器设备详细规格及数量.
4.在订购B型结构时尚须提供动力配电箱的排列图和平面布置图

一次路线方案

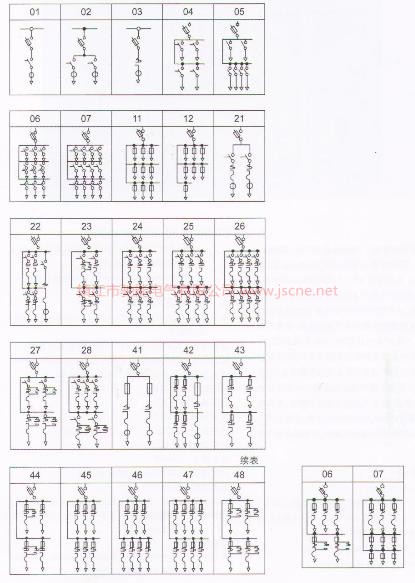

XL-21型动力配电箱一次线路方案 表1
