常见母线槽的特点用途及分类

发布时间:2017.04.12 新闻来源:镇江市驰能电气有限公司 浏览次数:

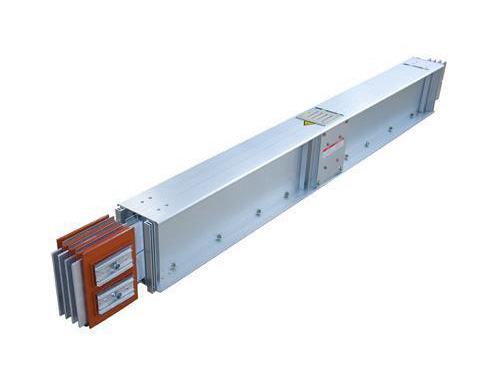

  母线槽是由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各个元件分配较大功率。因其具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长等特点,如今成了在高屋建筑、工厂等电气设备、电力系统上不可缺少的配线方式。常见的母线槽主要分为以下几类:

  一、按用途分类

  母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。

  二、按绝缘方式分类

  可分为空气式插接母线槽、绝缘插接密集母线槽和高强度插接母线槽三种。插接式母线槽属树干式系统,具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用。

  1、高强度封闭母线槽。其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接母线槽大。

  2、空气式插接母线槽。由于母线之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,故在南方极少使用。并且接头之间体积过大,水平母线段尺寸不一致,外形不够美观。

  3、密集绝缘插接母线槽。其防潮、散热效果较差。在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降。母线的散热主要靠外壳,由于线与线之间紧凑排列安装,L2、L3相热能散发缓慢,形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制,只能生产不大于3m的水平段。由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声。
